霍爾元件有什么作用？

霍爾元件有什么作用？

其他|other else|

2022-03-17 09:17:45 0

霍爾元件一種磁傳感器。用它們可以檢測磁場及其變化，可在各種與磁場有關的場合中使用。

霍爾元件按功能分可分來線性霍爾元件和開關霍爾元件。前者輸出模擬量，后來輸出數字量。線性霍爾元件的精度高、線性度好，溫度范圍寬；開關霍爾元件無觸點、無磨損、輸出小形清晰、無抖動、無回跳、位置重復精度高、溫度范圍寬。

線性霍爾元件的應用：

1、數學運算器方面的應用：乘法、除法、倒數電路、開方電路

2、電流測量的應用：直流電流與交流電流的測量

3、電壓測量的應用：直流電壓和交流電壓的測量

4、功率測量的應用：直流功率的交流功率的測量

5、功率因數測量的應用

6、磁場的測量：直流磁場和交流磁場的測量

7、線圈匝數的測量：霍爾檢零式線圈匝數的測量和霍爾直接檢式線圈匝數的測量

8、異步電動機參數中的應用

9、磁性材料矯頑力的測量：測量磁性矯頑力和測量機械零件硬度

開關霍爾元件的應用

1、速度和里程的測量

2、繞線機可逆圈數測量中的應用

3、流速測量

1、霍爾元件在位移、鍍層（涂層）厚度及工件厚度測量中的應用

2、在鐵金屬檢測中的應用

3、金屬材料膨脹尺寸測量中的應用

4、無損傷中的應用

5、點焊焊接電流測量中的應用

6、鋼絲繩斷絲檢測中的應用

7、流量測量中的應用

8、直流電動機電磁轉矩測量中的應用

9、數據融合在霍爾元件中的應用

011e3d563745895e7668fabe4867b73e

霍爾元件是什么？

對磁場靈敏的半導體元件，可以用來檢測磁場強度，方位；可以用來檢測直流電流，位置等

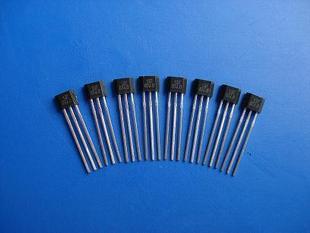

常見的霍爾元件有哪些種類和型號？

單極性霍爾

單極開關介紹:

單極霍爾效應開關具有磁性工作閾值 (Bop).如果霍爾單元承受的磁通密度大于工作閾值,那么輸出晶體管將開啟；當磁通密度降至低于工作閾值 (Brp) 時,晶體管會關閉.滯后 (Bhys) 是兩個閾值 (Bop-Brp) 之間的差額.即使存在外部機械振動及電氣噪音,此內置滯后頁可實現輸出的凈切換.單極霍爾效應的數字輸出可適應各種邏輯系統.這些器件非常適合與簡單的磁棒或磁桿一同使用

d9765e7130f42d781718f4d0297d4ea2

霍爾元件是什么啊？

是一種磁傳感器，可以檢測磁場及其變化，可在各種與磁場有關的場合中使用。

線性霍爾元件的應用：

1、數學運算器方面的應用：乘法、除法、倒數電路、開方電路

2、電流測量的應用：直流電流與交流電流的測量

3、電壓測量的應用：直流電壓和交流電壓的測量

4、功率測量的應用：直流功率的交流功率的測量

5、功率因數測量的應用

6、磁場的測量：直流磁場和交流磁場的測量

7、線圈匝數的測量：霍爾檢零式線圈匝數的測量和霍爾直接檢式線圈匝數的測量

8、異步電動機參數中的應用

9、磁性材料矯頑力的測量：測量磁性矯頑力和測量機械零件硬度開關霍爾元件的應用 1、速度和里程的測量 2、繞線機可逆圈數測量中的應用 3、流速測量另： 1、霍爾元件在位移、鍍層（涂層）厚度及工件厚度測量中的應用 2、在鐵金屬檢測中的應用 3、金屬材料膨脹尺寸測量中的應用 4、無損傷中的應用 5、點焊焊接電流測量中的應用 6、鋼絲繩斷絲檢測中的應用 7、流量測量中的應用 8、直流電動機電磁轉矩測量中的應用 9、數據融合在霍爾元件中的應用

霍爾元件一種磁傳感器。用它們可以檢測磁場及其變化，可在各種與磁場有關的場合中使用。霍爾元件按功能分可分來線性霍爾元件和開關霍爾元件。前者輸出模擬量，后來輸出數字量。線性霍爾元件的精度高、線性度好，溫度范圍寬；開關霍爾元件無觸點、無磨損、輸出小形清晰、無抖動、無回跳、位置重復精度高、溫度范圍寬。霍爾元件一種磁傳感器是一種名稱霍爾元件一、霍爾元件的工作原理：所謂霍爾效應，是指磁場作用于載流金屬導體、半導體中的載流子時，產生橫向電位差的物理現象。金屬的霍爾效應是1879年被美國物理學家霍爾發現的。當電流通過金屬箔片時，若在垂直于電流的方向施加磁場，則金屬箔片兩側面會出現橫向電位差。半導體中的霍爾效應比金屬箔片中更為明顯，而鐵磁金屬在居里溫度以下將呈現極強的霍爾效應。

利用霍爾效應可以設計制成多種傳感器。霍爾電位差UH的基本關系為

UH=RHIB/d （18）

RH=1/nq（金屬）（19）

式中 RH——霍爾系數：

n——載流子濃度或自由電子濃度；

q——電子電量；

I——通過的電流；

B——垂直于I的磁感應強度；

d——導體的厚度。

對于半導體和鐵磁金屬，霍爾系數表達式與式（19）不同，此處從略。

由于通電導線周圍存在磁場，其大小與導線中的電流成正比，故可以利用霍爾元件測量出磁場，就可確定導線電流的大小。利用這一原理可以設計制成霍爾電流傳感器。其優點是不與被測電路發生電接觸，不影響被測電路，不消耗被測電源的功率，特別適合于大電流傳感。

若把霍爾元件置于電場強度為E、磁場強度為H的電磁場中，則在該元件中將產生電流I，元件上同時產生的霍爾電位差與電場強度E成正比，如果再測出該電磁場的磁場強度，則電磁場的功率密度瞬時值P可由P=EH確定。

利用這種方法可以構成霍爾功率傳感器。

如果把霍爾元件集成的開關按預定位置有規律地布置在物體上，當裝在運動物體上的永磁體經過它時，可以從測量電路上測得脈沖信號。根據脈沖信號列可以傳感出該運動物體的位移。若測出單位時間內發出的脈沖數，則可以確定其運動速度。

霍爾元件應用霍爾效應的半導體。

二、霍爾元件的特性：

1、霍爾系數（又稱霍爾常數）RH

在磁場不太強時，霍爾電勢差UH與激勵電流I和磁感應強度B的乘積成正比，與霍爾片的厚度δ成反比，即UH =RH*I*B/δ，式中的RH稱為霍爾系數，它表示霍爾效應的強弱。另RH=μ*ρ即霍爾常數等于霍爾片材料的電阻率ρ與電子遷移率μ的乘積。

2、霍爾靈敏度KH（又稱霍爾乘積靈敏度）

霍爾靈敏度與霍爾系數成正比而與霍爾片的厚度δ成反比，即KH=RH/δ，它通常可以表征霍爾常數。

3、霍爾額定激勵電流

當霍爾元件自身溫升10℃時所流過的激勵電流稱為額定激勵電流。

4、霍爾最大允許激勵電流

以霍爾元件允許最大溫升為限制所對應的激勵電流稱為最大允許激勵電流。

5、霍爾輸入電阻

霍爾激勵電極間的電阻值稱為輸入電阻。

6、霍爾輸出電阻

霍爾輸出電極間的電阻值稱為輸入電阻。

7、霍爾元件的電阻溫度系數

在不施加磁場的條件下，環境溫度每變化1℃時，電阻的相對變化率，用α表示，單位為%/℃。

8、霍爾不等位電勢（又稱霍爾偏移零點）

在沒有外加磁場和霍爾激勵電流為I的情況下，在輸出端空載測得的霍爾電勢差稱為不等位電勢。

9、霍爾輸出電壓

在外加磁場和霍爾激勵電流為I的情況下，在輸出端空載測得的霍爾電勢差稱為霍爾輸出電壓。

10、霍爾電壓輸出比率

霍爾不等位電勢與霍爾輸出電勢的比率

11、霍爾寄生直流電勢

在外加磁場為零、霍爾元件用交流激勵時，霍爾電極輸出除了交流不等位電勢外，還有一直流電勢，稱寄生直流電勢。

12、霍爾不等位電勢

在沒有外加磁場和霍爾激勵電流為I的情況下，環境溫度每變化1℃時，不等位電勢的相對變化率。

13、霍爾電勢溫度系數

在外加磁場和霍爾激勵電流為I的情況下，環境溫度每變化1℃時，不等位電勢的相對變化率。它同時也是霍爾系數的溫度系數。

14、熱阻Rth

霍爾元件工作時功耗每增加1W，霍爾元件升高的溫度值稱為它的熱阻，它反映了元件散熱的難易程度，

單位為：攝氏度/w

無刷電機霍爾傳感器AH44E

開關型霍爾集成元件，用于無刷電機的位置傳感器。

引腳定義（有標記的一面朝向自己）：（左）電源正；（中）接地；（右）信號輸出

體積(mm)：4.1*3.0*1.5

安裝時注意減少應力與防靜電
