場效應管放大電路設計

其他|other else|

2022-03-17 09:22:04 4

1、測量場效應管輸入電阻時，應考慮哪些因素。

DA）由于場效應管輸入電阻較高，一般可達10M以上，所以在測量時一定要使用高內阻表測量，注意預防靜電擊穿柵極，并要注意對外界信號隔離，以防感應信號的寄生在測量回路中，影響測量。

2、為什么場效應管輸入端的耦合電容一般只要0。02uf左右？

DA）耦合電容的大小是和輸出、輸入電阻有關，因為場效應管的輸入電阻高，所以一般使用到0.01-0.02uF就夠了（這和50年代的電子管很象）

3、為什么場效應管放大器放大倍數一般沒有晶體管的電壓放大倍數大？

DA）一般的三極管是屬于電流型的放大器件，所以是使用的是Hfe（β）是電流控制電流的單位，而場效應管是屬于電壓型的放大器件，它使用的指標是Gm（跨導）是電壓控制電流的單位。

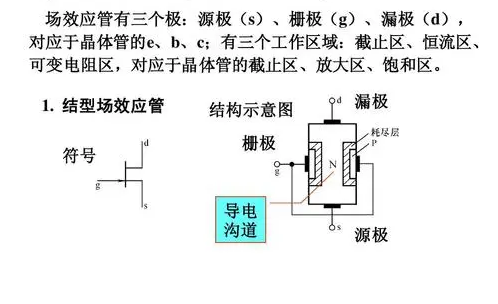

ff65b18c109587c4b2d489a1dd3ff8ac

場效應管放大電路的優點是：（1）輸入電阻大。

用普通三極管做成放大電路，共射電路的輸入電阻約幾KΩ，（我們一般稱之為10^3級），共集電極電路的輸入電阻也只能做到幾十K歐到一百多K歐（10^5級），而使用結型場效應管（JFET）就可做到輸入電阻10^6級，使用MOS管能做到10^8級以上.

（2）溫度穩定性好，由于場效應管里沒有漂移電流，基本不受溫度變化的影響。

缺點：（1）放大倍數小，一級放大只能做到幾倍（可能不到10倍），（2）輸入端由于靜電感應容易產生擊穿。
